تعد شريحة E-Marker هي وحدة التحقق من الهوية الأساسية لكابلات USB-C، وهي بمثابة المعيار الفني الملزم قانونًا لضمان الاتصال الآمن بالجهاز، وإصدار الأداء الكامل، والتوافق عبر الأنظمة البيئية.
تم تصميم USB Type-C ليكون واجهة شاملة. يمكنه توفير طاقة كهربائية كبيرة لشحن كل شيء بدءًا من الهاتف الذكي وحتى الكمبيوتر المحمول عالي الأداء. يمكنه نقل البيانات بسرعات مذهلة، ويوصلك بوحدة التخزين الخارجية والأجهزة الطرفية. ويمكنه أيضًا نقل إشارات الفيديو عالية الدقة إلى شاشات العرض الخارجية. ويقود هذا التقارب هيمنتها على السوق، حيث من المتوقع أن ينمو سوق USB Type C العالمي من 33.4 مليار دولار أمريكي في عام 2025 إلى 139.6 مليار دولار أمريكي بحلول عام 2035. وكان الهدف هو البساطة: منفذ واحد، وكابل واحد، وإمكانيات لا نهاية لها.
تعمل شريحة E-Marker كمعرف رقمي للكابل، مما يسهل 'المصافحة' بين الأجهزة للتفاوض على أعلى مستويات الطاقة الآمنة وسرعات البيانات.

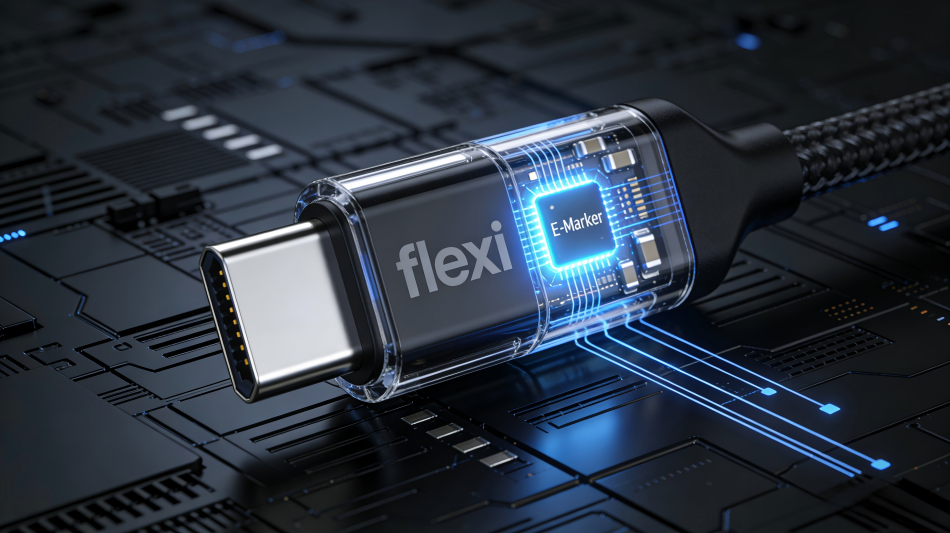

الشريحة عبارة عن مكون إلكتروني دقيق للغاية (بحجم المليمتر)، لا يمكن ملاحظتها مباشرة بالعين المجردة، وتنتمي إلى تصميم داخلي مخفي داخل طرف الكابل.
|
فئة الوظيفة
|
وظيفة محددة
|
المعلمات الرئيسية المخزنة
|
|---|---|---|
|
وظيفة تحديد الهوية
|
تعمل بمثابة 'بطاقة الهوية الإلكترونية' للكابل، وتحدد هوية الكابل بشكل فريد وتربط جميع معلمات المواصفات
|
1. نموذج الكابل ورقم المواصفات2. إصدار بروتوكول USB المقابل (على سبيل المثال، USB 3.2، USB4)3. معيار الشهادة (علامة شهادة USB-IF)
|
|
تخزين معلمات الأداء
|
قم بتخزين الحد الأعلى للأداء الكامل الأبعاد للكابل من أجل القراءة الدقيقة والمطابقة بواسطة الأجهزة
|
1. قوة الشحن: الطاقة المقدرة مثل 60 واط، 100 واط2. معدل نقل البيانات: 5 جيجابت في الثانية، 10 جيجابت في الثانية، 40 جيجابت في الثانية3. دعم نقل الفيديو: التوافق مع وضع DP Alt، دقة 4K/8K، معدل التحديث (60 هرتز/120 هرتز)
|
|
الوظيفة المتعلقة بالسلامة
|
قم بربط عتبة التحمل الآمنة للكابل لتوفير دعم البيانات لآلية حماية الجهاز
|
1. الحد الأقصى لقدرة التحمل الحالية (3A، 5A)2. أقصى قدرة تحمل الجهد3. نطاق درجة حرارة التشغيل الآمن
|
عند إدخال الكابلات في الأجهزة (أجهزة الكمبيوتر والهواتف المحمولة وأجهزة الشحن والشاشات)، يقوم دبوس CC الخاص بالجهاز (قناة التكوين) تلقائيًا بتشغيل مصافحة الاتصال باستخدام شريحة E-Marker.
تستجيب الشريحة الموجودة داخل الجهاز على الفور لطلبات استعلام الجهاز، مما يوفر تعليقات حول الهوية والمعلمات دون أي تأخير.
يقرأ الجهاز بدقة المعلمات مثل طاقة الكابل البالغة 100 واط ومعدل نقل 10 جيجابت في الثانية، دون أي سوء تقدير أو إغفال.
· مطابقة وضع الطاقة العالية: قم بتوفير شحن سريع بقدرة 100 واط للكمبيوتر المحمول دون الرجوع إلى إصدار سابق.
· مطابقة وضع النقل عالي السرعة: دعم نقل الفيديو بدقة 4K + نقل مزامنة البيانات.
· مطابقة الوضع الآمن: تشغيل عتبات حماية التيار الزائد/الجهد الزائد للجهاز بناءً على معلمات الشريحة.
إذا تغير حمل الجهاز، توفر الشريحة تعليقات في الوقت الفعلي على سعة الحمل الحالية، ويقوم الجهاز ديناميكيًا بتكييف طاقته/معدله لتجنب التحميل الزائد.
السلامة هي القيمة الأساسية لشريحة العلامات الإلكترونية
لا يمكن للأجهزة التعرف على كبلات USB-C منخفضة الجودة التي لا تحتوي على شرائح E-Marker لقدراتها الفعلية على توصيل الطاقة. قد يؤدي ذلك إلى تعريف الكابلات منخفضة الطاقة بشكل غير صحيح على أنها كابلات عالية الطاقة، مما قد يؤدي إلى ارتفاع درجة حرارة الكابل ودوائر قصيرة وحتى تلف الأجهزة المتصلة مثل الهواتف المحمولة وأجهزة الكمبيوتر وأجهزة الشحن.
تعرض واجهة USB-C عالمية قوية؛ ومع ذلك، هناك اختلافات كبيرة في المواصفات بين الأجهزة والكابلات المختلفة.
تتيح الكابلات المجهزة برقائق E-Marker للأجهزة المختلفة مثل أجهزة الكمبيوتر والهواتف المحمولة والشاشات وأجهزة الشحن التعرف بسرعة على مواصفاتها، مما يحقق التكيف السلس. ويمكنها العمل بثبات بغض النظر عن نوع جهاز USB-C المتوافق المتصل، وبالتالي تجنب الأعطال المختلفة.
تتوافق شريحة E-Marker مع المعايير الرسمية لـ USB-IF (منتدى منفذي USB)، حيث تعمل كمكون أساسي لكابلات USB-C الأصلية، وخاصة المتغيرات عالية الطاقة وعالية السرعة. ومع انتشار بروتوكولات واجهة الجيل التالي مثل USB4 وThunderbolt 4، ستفرض الأجهزة الجديدة مواصفات أعلى على الكابلات. يمكن لكابلات USB-C المرنة المدمجة مع شرائح E-Marker أن تتكيف مع أجهزة الجيل التالي هذه، مما يلغي الحاجة إلى استبدال الكابلات بشكل متكرر وتمكين 'الاختيار لمرة واحدة، وسهولة الاستخدام على المدى الطويل'، وبالتالي إظهار توافق قوي في المستقبل.
يمثل استخدام كابلات USB-C بدون شرائح E-Marker ثلاثة مخاطر أساسية، سيكون لها جميعًا تأثير سلبي كبير على أداء الجهاز وتجربة المستخدم:
قد يؤدي سوء تقدير مواصفات الكابل من قبل الجهاز إلى ارتفاع درجة حرارة الكابل وحدوث دوائر قصيرة، مما قد يؤدي لاحقًا إلى حرق واجهات الهواتف المحمولة وأجهزة الكمبيوتر، فضلاً عن إتلاف أجهزة الشحن. وفي الحالات الشديدة، قد يؤدي ذلك إلى وقوع حوادث تتعلق بالسلامة.
حتى إذا كان الكابل نفسه يدعم نقل البيانات عالي السرعة والشحن السريع عالي الطاقة، بدون شريحة E-Marker، فسيعمل الجهاز افتراضيًا بالحد الأدنى من المواصفات، مما يؤدي إلى انخفاض كبير في سرعة نقل البيانات وعدم القدرة على تحقيق الشحن السريع، وبالتالي إهدار الأداء المتأصل للكابل.
لا يمكن أن يتوافق الكابل بدون شرائح مع أجهزة USB-C الجديدة، مما يؤدي إلى حالات حيث 'يمكن توصيل الكابل ولكن لا يمكن استخدامه' أو 'يمكن توصيله ولكن لا يستخدم بشكل صحيح'. خاصة بالنسبة لأجهزة الكمبيوتر المتطورة والشاشات الاحترافية والأجهزة الأخرى، قد لا يتم التعرف على الكابل مباشرة، مما يؤثر على الاستخدام العادي.
يسهل وجود شريحة E-Marker عملية التفاوض المعقدة التي تحددها مواصفات USB Power Delivery (USB PD). يمكّن هذا البروتوكول الأجهزة من إدارة الطاقة ديناميكيًا، متجاوزًا بشكل كبير عملية الشحن البسيطة ذات القوة الكهربائية الثابتة
يتيح USB Power Delivery نظام شحن مرن وقوي، مع إمكانية توصيل ما يصل إلى 240 واط من الطاقة. ومع ذلك، فإن نقل مثل هذا المستوى العالي من الطاقة دون قيد أو شرط عبر كابل أمر خطير للغاية. قد يؤدي الكابل غير المصمم للتعامل مع هذا الحمل إلى ارتفاع درجة حرارة الجهاز أو ذوبانه أو اشتعاله، مما قد يؤدي إلى تلف الأجهزة المتصلة. ولهذا السبب فإن الذكاء أمر بالغ الأهمية. يتطلب بروتوكول USB PD التفاوض بين مصدر الطاقة والجهاز الذي يتم شحنه (الحوض) لإنشاء مستوى جهد وتيار آمن وفعال. تعد شريحة E-Marker الموجودة في الكابل مكونًا أساسيًا في هذه المفاوضات لأي مستوى طاقة يتجاوز 60 واط (20 فولت عند 3 أمبير). ومن المتوقع أن يصل سوق أجهزة USB الأوسع إلى 81.91 مليار دولار أمريكي بحلول عام 2030، مدفوعًا في المقام الأول بالإمكانيات المتقدمة التي تتيحها معايير مثل USB PD.
تصور التفاوض على السلطة باعتباره محادثة ثلاثية الأطراف. عند توصيل كابل USB-C:
يعلن المصدر (الشاحن) عن قدراته: يرسل الشاحن رسالة عبر خط CC، يسرد فيها جميع ملفات تعريف الطاقة التي يمكنه توفيرها (على سبيل المثال، 5V/3A، 9V/3A، 20V/5A).
2. يستعلم المصدر عن الكابل: إذا كان المصدر يمكنه توفير أكثر من 60 وات، فيجب عليه أولاً التحقق من تصنيف الكابل. يقوم بإرسال أمر 'اكتشاف الهوية' إلى شريحة العلامة الإلكترونية.
3. تستجيب العلامة الإلكترونية: ترد شريحة العلامة الإلكترونية بحزمة البيانات الخاصة بها، موضحة السعة الحالية القصوى لها (على سبيل المثال، 'لقد تم تصنيفي بـ 5A').
4. يقدم الحوض (الجهاز) طلبًا: يطلب الكمبيوتر المحمول، الذي أصبح الآن على دراية بكل من إمكانيات الشاحن وحدود الكابل، ملف تعريف طاقة محددًا آمنًا لجميع المكونات الثلاثة. على سبيل المثال، إذا كان الشاحن يمكنه تقديم 100 واط (20 فولت/5 أمبير) وكان الكابل يحمل علامة E لـ 5 أمبير، فيمكن للكمبيوتر المحمول أن يطلب هذه الطاقة الكاملة بأمان. إذا كان الكابل يفتقر إلى علامة إلكترونية أو تم تصنيفه على أنه 3 أمبير فقط، فسيتم تحديد الحد الأقصى للتفاوض عند 60 وات (20 فولت/3 أمبير)، بغض النظر عن قوة الشاحن.
يشتمل الكابل النشط على شرائح محسنة للإشارة - مثل أجهزة إعادة التشغيل وأجهزة إعادة ضبط الوقت - داخل رؤوس الموصل الخاصة به للتغلب على قيود الطول الخاصة بالكابلات السلبية. تقوم هذه الرقائق بإعادة تشكيل إشارة البيانات وإعادة إرسالها بشكل فعال، مما يسمح باتصالات عالية السرعة عبر مسافات أطول بكثير.
• الإمكانيات : تتيح الكابلات النشطة التي تحمل علامة E الحصول على كابل Thunderbolt 4 أو USB4 بطول 2 متر (6.6 قدم) أو أطول والذي لا يزال يدعم عرض النطاق الترددي الكامل بسرعة 40 جيجابت في الثانية. يعد هذا أمرًا ضروريًا للإعدادات التي تكون فيها الأجهزة متباعدة، مثل توصيل جهاز كمبيوتر بشاشة عرض كبيرة في غرفة الاجتماعات أو خادم مثبت على حامل.
• علامة إلكترونية إلزامية: بالنسبة للكابلات النشطة، تكون العلامة الإلكترونية إلزامية دائمًا، بغض النظر عن السرعة المقدرة أو التيار. تتطلب الأجهزة الإلكترونية الداخلية طاقة ويجب إدارتها بواسطة النظام المضيف. يتم توسيع حزمة بيانات العلامة الإلكترونية لتشمل معلومات حول نوع دوائر تكييف الإشارة بداخلها، مما يسمح للأجهزة المتصلة بالاتصال بها بشكل صحيح.
لقد قام موصل USB-C بتوحيد أجهزتنا، ولكن هذه الوحدة تأتي مع تحذير بالغ الأهمية: إن ذكاء الاتصال يكون جيدًا بقدر جودة الكابل الذي يسد الفجوة. تعتبر شريحة E-Marker هي البطل المجهول لهذا النظام البيئي، وهي عبارة عن جواز سفر رقمي صغير يتحقق من هوية الكابل وقدراته، مما يضمن تجربة آمنة وموثوقة وعالية الأداء. وكما رأينا، فإن دورها لا يتمثل في تفصيل فني بسيط، بل هو أساس غير قابل للتفاوض للتكنولوجيا الحديثة.
لتلخيص الرؤى الأساسية:
• قفل أمان
تُعد العلامة الإلكترونية ميزة أمان إلزامية لأي سيناريو شحن يزيد عن 60 وات، مما يمنع ارتفاع درجة حرارة الكابل والضرر المحتمل لأجهزتك.
• حارس بوابة الأداء
إنه المفتاح الذي يفتح نقل البيانات عالي السرعة لمنافذ USB 3.2، وUSB4، وThunderbolt، بالإضافة إلى الفيديو عالي الدقة لوضع DisplayPort البديل. وبدون ذلك، سيتم تقليل أجهزتك الطرفية المتطورة إلى جزء صغير من إمكاناتها.
• المزيل للإحباط
فهو يوفر الاتصال الواضح اللازم لتشغيل بروتوكول توصيل الطاقة عبر USB، مما يمنع التخمين المحبط بشأن سبب شحن الجهاز ببطء أو عدم عمل الجهاز الطرفي بشكل صحيح.
مع استمرار ارتفاع إنتاج الأجهزة الإلكترونية الاستهلاكية، بقيمة مُعلن عنها تبلغ 2,178,430 مليون دولار في مايو 2023 ، سيزداد الطلب على الاتصال القادر والموثوق. عند شراء الخاص بك المقبل كابل USB-C ، يجب أن تكون عملية اتخاذ القرار بسيطة. إذا كنت تنوي شحن جهاز كمبيوتر محمول، قم بتوصيل محرك أقراص خارجي عالي السرعة، استخدم 4K خارجي
